，1分鐘，漏電流≤10mA

                   輸出-FG  DC500V

，1分鐘，漏電流≤10mA

絕緣電阻： 輸入-輸出  ≥20MΩ，直流500V兆歐表

                   輸入-FG  ≥20MΩ

，直流500V 兆歐表

                   輸出-FG  ≥20MΩ

，直流500V兆歐表

工作環境： 溫度 0℃～+40℃

。
                   濕度 20%～90%RH（無凝露）

存儲溫度    -25℃～+70℃

電磁兼容      內設EMC

電源請安裝在易于通風散熱的環境中。

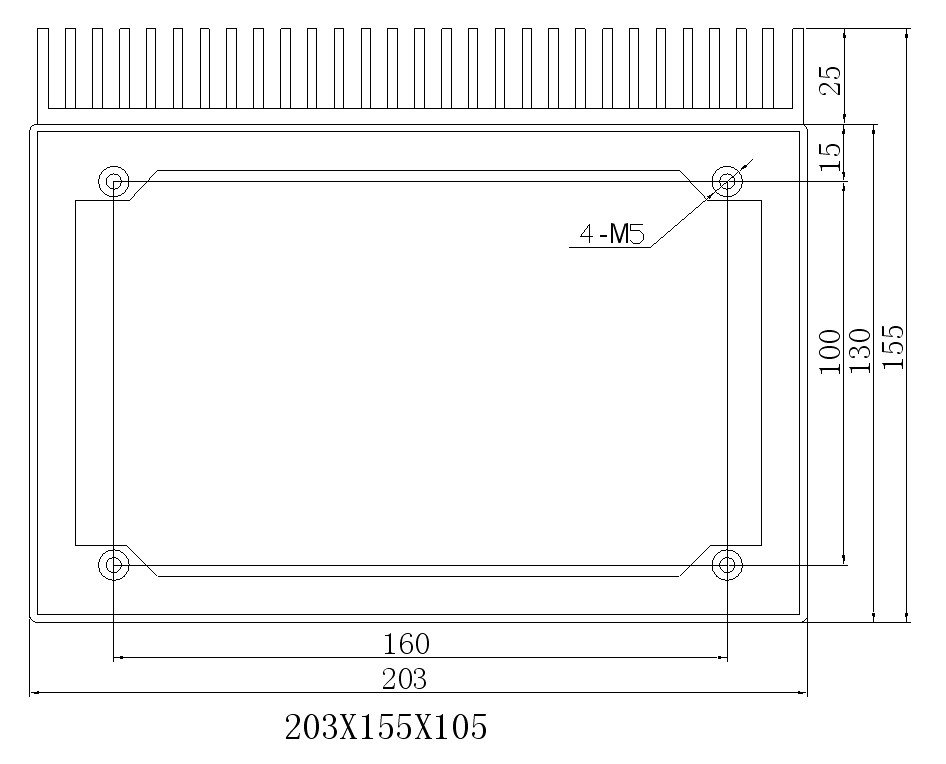

外形尺寸：   203×155×105 或 203×155×80 (mm)

測試注意事宜：

1. 本電源的測試應符合產品技術指標中的輸入輸出條件及環境要求

。

2. 使用精度符合測試要求的儀表設備

，做輸入電壓變化試驗時，應使用10KW以上自偶調壓器。否則影響測試電流精度。

3. 使用電阻負載時，所用電阻阻值不應隨溫度升高而劇烈變化

。

4. 高溫試驗時

，試驗環境應有良好通風條件。

技術說明：

1. 環境溫度參照技術指標

，并保證電源周圍有良好的通風條件。

2. 出線說明： 輸出10m㎡導線：Vo+(紅)  Vo-(黑)。出線長度及接線鼻子形式由客戶商定（常規長度35厘米）

3．電源啟動：（一）插頭（2510-3）“+5V-”為TTL電平觸發啟動

， 紅線為‘+ ’ 黑線為‘–’。

（二）插頭（2510-3）“IK1 ”。兩檔電流換檔

，雙藍線（開路時50A；短路時100A）

（三）電流信號可由分流器測試點引出，分流器規格為75A/75mV（100A時為100mV   50A時為50mV）

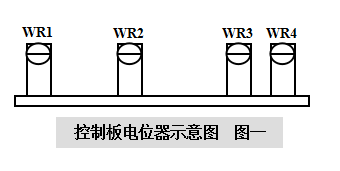

4．電位器調節說明：（用戶不得擅自調整）

WR1----過載保護（勿動）

WR2----輸出電壓值調節（出廠時調好在10V）

WR3----輸出電流值調節（出廠時調好在100A）

WR4----輸出電流值調節（出廠時調好在50A）
